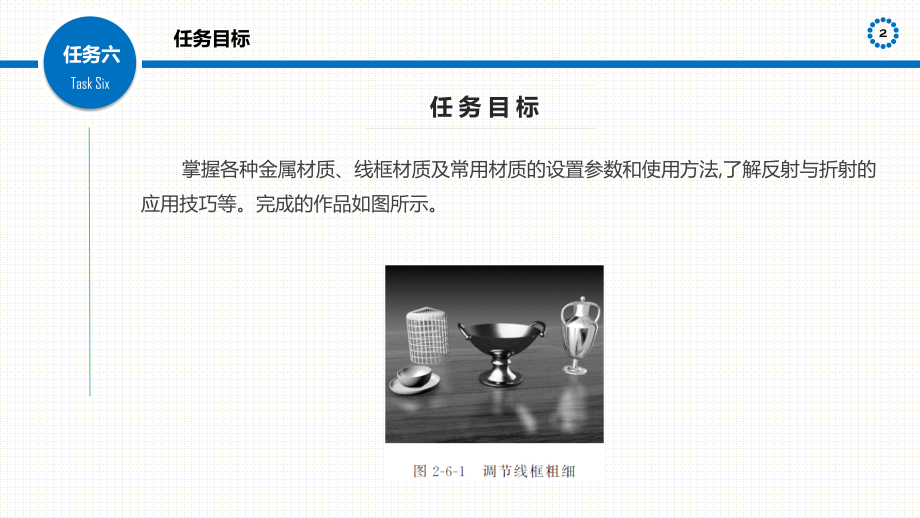

1、“十二五”职业教育国家规划教材经全国职业教育教材审定委员会审定大连理工大学出版社地址：大连市软件园路80号发行：0411-84708842E-mail:新世纪高职高专教材编审委员会 组编主编：葛洪央 徐书欣(第四版)3ds Max3ds Max3ds Max3ds Max 三维设计项目实践教程三维设计项目实践教程三维设计项目实践教程三维设计项目实践教程我导你做第 2 篇任 务 六制 作 器 皿Task Six任务六2任 务 目 标任务目标掌握各种金属材质、线框材质及常用材质的设置参数和使用方法,了解反射与折射的应用技巧等。完成的作品如图所示。Task Six任务六3任务解析:任务解析:1.创建
2、指定材质(1)在配套光盘中打开一个范例场景3dsMax文件“器皿-1”。按下键盘上的M 键将“材质编辑器”打开。(2)缺省的“材质编辑器”中有六个默认的材质示例窗,选择第一个材质示例窗,为材质的名称,可以更改为一个形象的名称(如,米色的瓷器)。(3)在场景中选中将要指定材质的瓷碗物体,在“材质编辑器”中单击【将材质指定给选定对象】按钮,将材质指定给选中的物体。将“漫反射”颜色设置成米黄色,设置“高光级别”参数为170、“光泽度”参数为30。激活透视视图,单击【快速渲染】按钮,观察效果,如图2-6-2所示。Task Six任务六4任务解析:2.真实反射的金属材质效果(1)选择缺省的材质样本球指定
3、给场景中的锅状物体。在名称栏里为其指定新名称,在“材质编辑器”中的“明暗器基本参数”卷展栏里的着色清单 中,选择“(M)金属”着色类型。(2)设置“漫反射”的颜色为金黄色,用以模仿铜质金属效果,设置“高光级别”参数为360,“光泽度”参数为70,观察渲染所产生的金属效果,如图2-6-3所示。Task Six任务六5任务解析:(3)调节金属材质的反射效果。打开材质“贴图”卷展栏,单击其中的“反射”通道按钮,会自动弹出“材质/贴图浏览器”对话框,选择并单击其中的“光线追踪”贴图类型,这是一种真实的、质量较高的反射贴图方式。单击工具栏中 按钮回到上一层级,降低反射“数量”值为45,渲染并观察效果,如
4、图所示。Task Six任务六6任务解析:3.模拟反射的金属材质效果(1)选择一种缺省的材质样本球指定给场景中的瓶状物体。在名称栏里为其指定新名称 ,在材质编辑器中的“明暗器基本参数”卷展栏里的着色清单 中,选择“(M)金属”着色类型。(2)设置“漫反射”的颜色为浅灰色,用以模拟不锈钢金属效果,设置“高光级别”参数为230、“光泽度”参数为65,渲染并观察所产生的金属效果,如图所示。Task Six任务六7任务解析:(3)在材质编辑器“贴图”卷展栏中,为“反射”通道添加“位图”贴图类型,在打开的“选择位图图像文件”对话框中,指定一张配套光盘上的金属图片,如图2-6-6所示。(4)调节不锈钢金属
5、材质的反射效果。将“坐标”卷展栏里的“贴图”环境改为“收缩包裹环境”,如图2-6-7所示。Task Six任务六8任务解析:Task Six任务六9任务解析:(5)单击工具栏中 按钮回到上一层级,适当地调节反射“数量”值,渲染并观察效果,如图所示。这种用贴图模拟反射的方法,渲染时不需要系统计算,比光线追踪快得多,关键在于设置“漫反射”的颜色以模拟不同色泽的金属质感。Task Six任务六10任务解析:4.光泽木纹贴图材质(1)在平面物体上指定木纹材质。选择“材质编辑器”中未使用的材质样本球,为其指定新名称,并指定给所选的平面物体。单击“漫反射”右侧的按钮,为其添加配套光盘中的木纹贴图“木-红花
6、梨”,并设置“坐标”卷展栏中的V 向“平铺”参数为3,如图所示。Task Six任务六11任务解析:(2)打开材质编辑器“贴图”卷展栏,在“反射”贴图通道中添加一个“平面镜”贴图类型,这是一种只针对平面物体的反射贴图方式,而对“曲面”及“不规则”形体无效。单击工具栏中的 按钮回到上一层级,降低反射“数量”值为45,渲染并观察效果,如图所示。(3)调节光泽木纹材质的反射效果。单击“反射”通道中的平面镜按钮,在“平面镜参数”卷展栏中设置反射“模糊”的参数值为20,渲染并观察效果,如图所示。Task Six任务六12任务解析:Task Six任务六13任务解析:5.线框特效材质(1)选一种未使用的材质样本球指定给场景中类似圆柱的物体,调节“漫反射”的颜色为纯白色,设置“高光级别”值为100、“光泽度”值为30,并在“明暗器基本参数”卷展栏里勾选“线框”和“双面”选项,线框材质效果如图所示。(2)调节线框粗细。打开“扩展参数”卷展栏,通过设置线框“大小”参数为2来控制线框的粗细,观察渲染效果。Task Six任务六14任务解析:指导要点:1.金属材质、线框材质及常用材质的设置参数和使用方法。2.反射与折射的应用技巧。知识点链接:第1篇1.2、3.1、3.2节。大连理工大学出版社大连理工大学出版社地址：大连市软件园路地址：大连市软件园路8080号号E-mail :URL：http:/
